SISTEMA DE FÔRMAS: Nas vigas e lajes.


As   fôrmas   das   vigas   são   constituídas   por   painéis   de   fundo   e   painéis   das   faces  firmemente travadas por gravata, mãos-francesas e sarrafos de pressão. Devemos certificar se  as formas tem as amarrações, escoramentos e contraventamentos suficientes para não sofrerem  deslocamentos   ou   deformações   durante   o   lançamento   do   concreto.  E  verificarmos   se   as  distâncias entre eixos (para o sistema convencional) são as seguintes:

- para as gravatas : 0,50, 0,60 a 0,80m
- para caibros horizontais das lajes : 0,50 m
- entre mestras ou até apoio nas vigas : 1,00 a 1,20m
- entre pontaletes das vigas e mestras das lajes : 1,00m

Nas   formas   laterais   das   vigas,   que   não   são   travadas   pelos   painéis   de   laje,   não   é  suficiente a colocação de gravatas ancoradas através do espaço interior das fôrmas com arame  grosso  (arame  recozido nº  10),   espaguetes  ou  tensores  ,  principalmente nas vigas altas,  é  necessário prever também um bom escoramento lateral com as mãos francesas entre a parte  superior da gravata e a travessa de apoio (Figura 11.11) ou contra o piso ou terreno, evitando  as "barrigas" ou superfícies tortas.

Na base da forma e sobre as guias é importante pregar um sarrafo denominado “sarrafo
de pressão”, para evitar a abertura da forma (Figura 11.11).

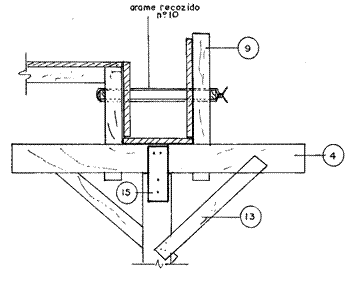

Figura 11.11 - Detalhe de uma fôrma de viga Outros tipos de fôrmas e escoramentos de vigas:

Figura 11.12 - Detalhe de fôrma de vigas de pequena dimensão (Cardão, 1969)

Figura 11.13 - Detalhe da Fôrma das vigas sem sarrafo de pressão

Figura 11.14 - Detalhes da fôrma das lajes maciças

Figura 11.15a - Detalhes da fôrma das lajes maciças conjugado com vigas

Figura 11.15b - Detalhes da fôrma das lajes maciças conjugado com vigas
