Na Figura 7.11, ilustra-se o caso de uma sapata carregada excentricamente com uma carga Q. Nesse caso, as tensões aplicadas ao solo nào sento uniformes, variando ao longo tia base da sapata.
No caso de a carga Q estar dentro do núcleo central da base, as tensões serão obtidas considerandose a superposição dos efeitos tle uma carga centrada mais um momento, conforme ilustrado na Fig. 7.11. A tensào máxima deverá ser inferior à tensão admissível adotada para o solo.
No caso tle dupla excentricidade, com a carga ainda dentro do núcleo central da sapata, o momento
resultante será decomposto em relação aos dois eixos da sapata e seus efeitos somados (Fig.7.12).
Quando a carga excêntrica estiver fora do núcleo central, apenas parte da sapata estará compri-
mida, nào se admitindo que exista resistência a tração no contato sapata-solo (Figura 7.13). A área da
sapata que é efetivamente comprimida pode ser obtida fazendo-se σmax = σa e verificandose o equilíbrio de forças na vertical (Fig. 7.13).
O caso de dupla grande excentricidade pode ser resolvido superpondo-se os efeitos dos dois momentos, conforme caso anterior.
O ábaco da Figura 7.14 facilita a solução de problemas de sapatas retangulares carregadas excentricamente.
Na Figura 7.15 apresenta-se uma tabela que facilita o cálculo de sapatas circulares carregadas excentricamente.
Fig. 7.1 1 - Sapata carregada excentricamente
Fig. 7.1 2 • Sapata sujeita a dupla excentricidade
Fig. 7.13 - Sapata carregada excentricamente (caso de grande excentricidade)

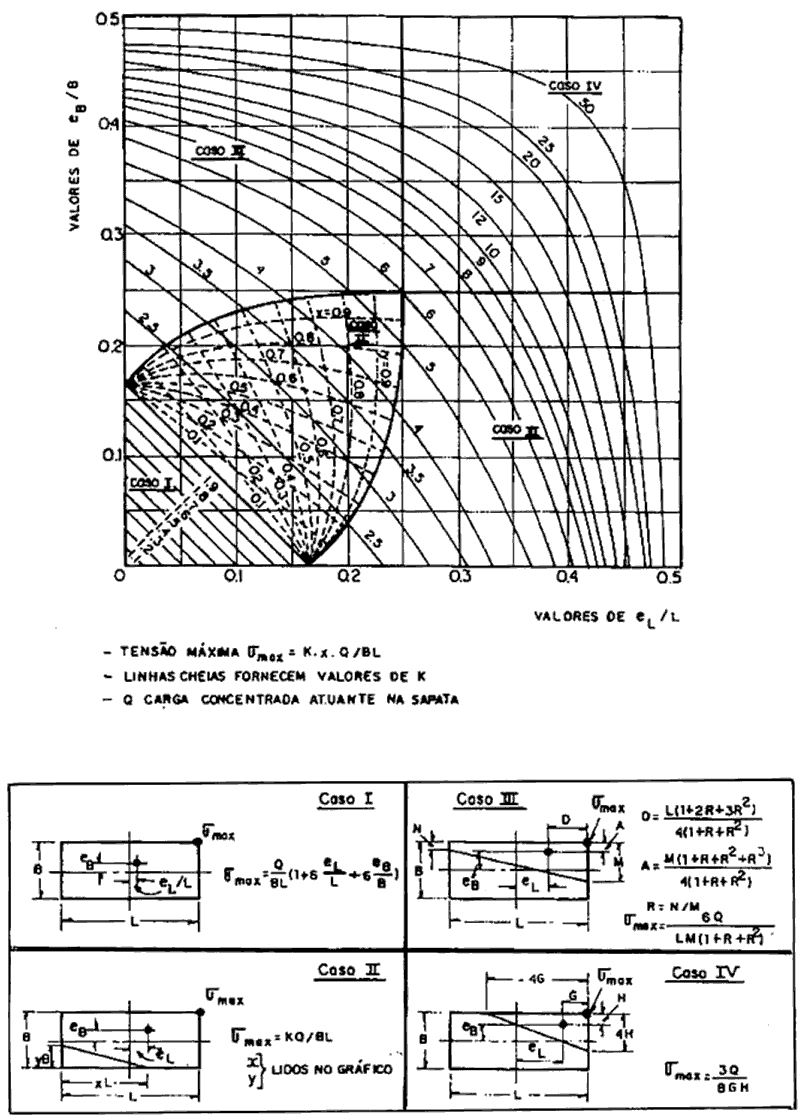

Fig. 7.14 - Cálculo d c tensõe s no caso de sapatas com dupla excentricidade (apud Teng 1969 )
Fig. 7.1 5 - Sapata circular carrcgada excentricamente (apud Teng 1969 )
